N657i0从外部存储器执行
分类： 硬件 发布于: 2026-04-25

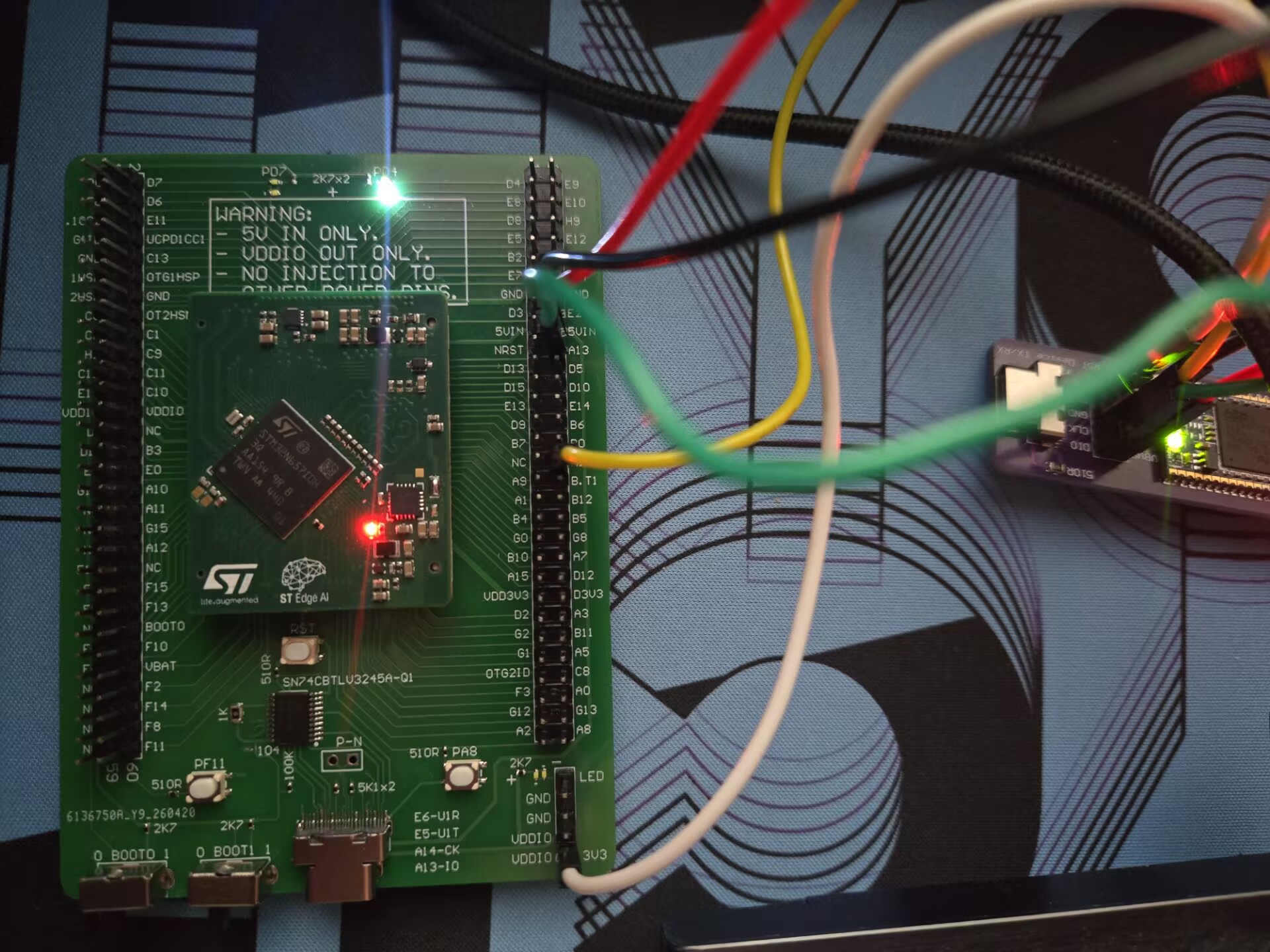

2025年中旬，为了验证STM32N6的NPU性能以及体验官方的Model Zoo生态，自制了一块STM32N6570核心板，结果因为工作忙加上没配IO板，在抽屉里吃灰了一年多。其实这块板子挺让人纠结，芯片贵、电路复杂、软件配置也麻烦，对于只是业余随便折腾的电子爱好者来说，在这些琐碎细节上耗精力实在不划算，所以一直不太想碰。但考虑到当初打板就花了一千五百多，直接扔了又太可惜，思来想去还是给它补了一块IO板，打算验证完外部存储器功能就彻底搁置，给它一个完整的生命周期。

相关文件已开源到github： https://github.com/cl-ei/stm32n657i0-dev-board-hardware

一、硬件配置

主控STM32N657I0H3Q，板上晶振48Mhz，有一个低电平驱动的红色LED灯，连接PG10引脚。核心电压默认给到了0.89v，配置R30和R31可以调整到0.81v。Flash型号为MX66UW1G45GXDI00，1G bit（128MB），需要先焊接SB1将VDDA1V8供电输入到Flash芯片的VDD引脚。IO配置如下：

/* MX66UW1G45GXDI00 Pin Map */
#define FLASH_NCS   PN1
#define FLASH_DQS   PN0
#define FLASH_CLK   PN6

#define FLASH_IO0   PN2
#define FLASH_IO1   PN3
#define FLASH_IO2   PN4
#define FLASH_IO3   PN5
#define FLASH_IO4   PN8
#define FLASH_IO5   PN9
#define FLASH_IO6   PN10
#define FLASH_IO7   PN11

二、启动过程

stm32N6 启动模式

系统复位后会执行内部的bootROM，启动模式依赖BOOT0、BOOT1引脚和一个TAMP backup register以及一个OTP(一次性编程)的word决定。BOOT1引脚默认为PA6。启动模式如下：

BOOT0 BOOT1 Boot source
- 1 Development boot
0 0 Flash boot
1 0 Serial boot

Serial boot即从串口或USB接口启动，不在讨论范围。Dev boot是开发调试时，调试器直接将代码搬到对应的内存地址进行执行；而Flash boot即从外部存储器启动，可以通过OTP配置启动方式，比如选择从SPI NOR Flash启动还是SDMMC等。

这里的OTP很坑，只能一次性编程，如果配置错了标志位，就可能导致启动时找不到对应外部设备而变砖，整块板子都会报废。好在芯片中有很多OTP是用户用途的，比如用来写入用户定义的序列号、秘钥等，可以先找一个无关系统功能的OTP word进行配置，以此熟悉配置过程。

FSBL

第一段引导加载程序（FSBL）是 STM32N6 微控制器启动流程中的关键组件。它负责初始化系统、配置硬件，并将应用程序代码从外部存储器加载至内部或外部存储器中执行。

当boot引脚拨到 0 0 时，这里有几种启动方式，分为两种类型，一是在内部SRAM上执行代码，二是在外部存储器上执行。

启动流程

复位之后，bootROM会检查外部存储器中存储的的FSBL前1K byte的内容（签名，其实只有前512 byte有效，后512 byte为填充值），如果校验OK，则bootROM会将FSBL从外部存储器搬到内部SRAM中，然后跳转到SRAM中FSBL的起始位置（跳过1K byte的签名）开始执行，此时执行的就是内部SRAM的FSBL。

在内部SRAM中执行代码

如果图简单，FSBL可以包括启动的配置（bootloader）和用户代码，即用户应用被包含在FSBL之内，采用上述的启动流程就可以运行。这里的好处就是，一旦进入到SRAM中的FSBL，则外部存储器可以完全移除或者断电，而且代码运行在内部sram中，速度也比较快。

但缺点是，FSBL被限制在512KB，除去1K的签名部分，只有511KB。如果用户代码大小超过了这个限制，就得另寻它法。除此之外，FSBL还抢占了宝贵的内部SRAM空间，虽然这个芯片宣称有4.2MB SRAM，但其中的2.2MB是直接挂载到NPU的，即CPU无法直接访问，可用的只有2MB，而FSBL的地址恰好在1~1.5 MB的位置，它将连续的2MB内存，切分成了两段。

在内部SRAM中执行的FSBL中，搭载加载与运行（Load & Run）功能

此种模式是对前一种方式的优化，bootROM 从外部存储器获取FSBL，并加载到内部SRAM中运行，然后FSBL对外部存储器进行配置，并获取第二个存储在外部存储器的二进制文件（application code），并将它拷贝到内部SRAM。这第二个二进制文件加载完成之后，FSBL就跳转到SRAM的新位置执行（即application code所在SRAM的位置）。

这里的好处是，可以将applicaion搬到SRAM的任意合适位置，比如搬到SRAM末尾，这样就可以获得连续的1.5MB内存，灵活性很高。

这里有详细介绍： How to create an STM32N6 FSBL load and run

在外部存储器上执行代码

这里的不同点在于，在FSBL中直接将外部存储器配置为存储映射模式（Memory Mapped Mode），跳转到外部存储器application的代码地址进行执行。

这将彻底释放内部SRAM。此时，我们需要生成两个文件，一个是FSBL，可以把它视作bootloader，它必须包含有效的文件头或签名，烧录到外部存储器映射后的首地址；另一个是application，是用户代码，烧录到外部存储器的其他位置，只要不与FSBL重叠就行（推论一）。

参考 How to execute code from the external serial NOR using the STM32N6

三、在外部存储器上执行代码的验证

分为以下几步执行：

  1. 创建工程。这里有一个踩坑的点，后续分析，创建工程有两个选项：“Secure and Non Secure Domains” 和 “Secure domain only”，如果选择前者会创建两个application，分别是NS和S。这个选项确定是否启用硬件级的 TrustZone 安全隔离技术，这里是选定了“Secure and Non Secure Domains”。
  2. 配置LED灯，context选择 Application。
  3. 配置XSPI Flash，由于n657i0只有1个xspi端口，这里选择XSPI2 to Port2, 1 & 3 not used。XSPI2的配置如下：
Mode: Octo SPI
Port: Port2 Octo
Chip Select Override: NCS1 -- Port2   # 这里其实是要把CS端口设置为PN1，参考上述的芯片连线

Generic 配置项：
- Fifo Threshold: 4
- Memory Mode: Disable
- Memory Type: Micron
- Memory Size: 1 GBits
- Chip Select High Time Cycle: 1
- Free Running Clock: Disable
- Clock Mode: Low
- Wrap Size: Not Supported
- Clock Prescaler: 0
- Sample Shifting: None
- Delay Hold Quarter Cycle: Enable
- Chip Select Boundary: Disabled
- Maximum Transfer: 0
- Refresh Rate: 0
- Memory Select: NCS1
- Switching Duration Clock Number: 1

并在Middleware and Software Packs中配置ExtmemManager，在Runtime usage中勾选FSBL和子选项Active External Memory Manager。详细配置：

Boot：
- Select boot code generation: Enable (勾选)
- Selection of the boot system: Execute In Place
- Header size: 0x400

XIP：
- select the memory: Memory 1
- Application offset: 0x100000
- Application offset NS: 0x180000

在子选项卡Memory 1中：

Select driver
      Select the memory driver           EXTMEM_NOR_SFDP
Configuration
      Memory Instance                    XSPI2
      Number of memory data lines        EXTMEM_LINK_CONFIG_8LINES

配置XSPI的时钟，参考文档中写的是50Mhz。

然后生成代码，编译成两个文件，分别在项目下寻找FSBL和Application文件夹，并在输出路径下寻找.bin文件。这里将它们拷贝到一个文件夹(C:\sign_n6)，执行命令对这两个文件都进行签名：

C:\sign_n6> dir
>>>
2026/04/25  22:52             4,864 N657i0_ext_xip_AppliSecure.bin
2026/04/25  22:49            60,384 N657i0_ext_xip_FSBL.bin
..

# 执行签名：
C:\sign_n6>"C:\Program Files\STMicroelectronics\STM32Cube\STM32CubeProgrammer\bin\STM32_SigningTool_CLI.exe" -bin C:\sign_n6\N657i0_ext_xip_FSBL.bin -nk -of 0x80000000 -t fsbl -o FSBL-trusted.bin -hv 2.3 -dump FSBL-trusted.bin -align

C:\sign_n6>"C:\Program Files\STMicroelectronics\STM32Cube\STM32CubeProgrammer\bin\STM32_SigningTool_CLI.exe" -bin C:\sign_n6\N657i0_ext_xip_AppliSecure.bin -nk -of 0x80000000 -t fsbl -o Appli-trusted.bin -hv 2.3 -dump Appli-trusted.bin -align

然后进行烧录，在cubeProgremer中选定下载算法，这里可以参考官方的N657x0-DK，然后在左侧栏选定下载按钮，勾选“校验编程”和“下载文件”，将：

  1. FSBL-trusted.bin 烧录到0x70000000
  2. Appli-trusted.bin 烧录到0x70100000

将两个boot引脚拨到 0 0 的位置，让它从外部存储器加载，即可观察到启动过程，实测已成功。

四、踩坑记录

1. 关于cubeProgrammer的的偏移量配置与（推论一）

XSPI2_BASE 为 0x70000000UL，这也就是从0x70000000烧录FSBL的原因。至于为什么Appli的偏移量是0x100000（0x70100000 - 0x70000000），该参考文档没有说明，这里足足有1MB的空间，而按照前面的分析，完全不需要偏移这么多。

查看了一下前面生成的FSBL的大小，大约是60KB，我们给它留128KB的空间，把application放在偏移128KB的位置即0x70020000，看看能否正常启动。当然这里要同步修改前面的ExtmemManager参数，将Application offset的值改成0x20000。事实证明，确实成功了，验证了我所想的，这个0x70100000是原作者随意设置的一个值，可能是随便找的一个整数而已。

2. 创建工程时勾选“Secure and Non Secure Domains” 和 “Secure domain only”的影响

在我按照教程逐步尝试的过程中，发现FSBL的代码可以正常执行，而Application却无法执行，在跳转之后，芯片像是死机一样不执行任何命令。我检查了所有参数，也排查了硬件问题，但都无果。

这里的区别在于，按照启动流程，FSBL是在SRAM中执行的，而Application是XIP在外部存储器执行，我怀疑是硬件问题导致XSPI总线的时钟无法支持到50Mhz的频率（实际上50M已经很低了），便采取降频策略再试，也无果。

在FSBL中的ErrorHandler中添加一些日志输出，发现压根没有进入到FSBL的ErrorHandler，而是在跳转之后发生的问题。这让我很头疼，查看Application的代码，才注意到以下关键几行：

// 在main.c中：

  /* Secure SysTick should rather be suspended before calling non-secure  */
  /* in order to avoid wake-up from sleep mode entered by non-secure      */
  /* The Secure SysTick shall be resumed on non-secure callable functions */
  HAL_SuspendTick();

  /*************** Setup and jump to non-secure *******************************/
  NonSecure_Init();

...
while (1) {
/* USER CODE BEGIN 3 */
...
}

在注释中，已经说明了HAL_SuspendTick等函数的用处，我心想可能是这两个函数，要么停了时钟，要么跳转到一个预期外的地址，导致程序死循环或者跑飞。注释掉这两个函数，故障解决，代码按照预期的方式正常运行了。

查阅了资料，关于Secure domain only（单域模式）的说明：

仅使用安全域，不启用 TrustZone 隔离。所有代码和资源都在安全侧运行，整个芯片作为一个整体项目开发。这类似于传统的单片机开发模式，开发流程简单直接，适合不需要复杂安全隔离的应用场景

所以，作为个人开发者或者业余爱好者，完全可以不使用TrustZone。

3. 长尾问题记录

此次打了两块板子，其中一块板子（即用于验证的这块）可以正常跑通代码，没有什么异常之处。但另一块板子可以烧录程序，却无论如何也点不亮LED灯。仔细观察，发现用于产生VDD3V3的TPS62088YFP芯片貌似碎了一角（很轻微），用手摸了一下芯片，十分烫手。测量其电压，只有0.8V，而原本它会继续降压产生1V8给Flash芯片和部分io供电，测量这一路电压，也只有0.8V。

推测可能是TPS62088YFP已损坏，也可能是主芯片或者某个电容大短路，或者其它原因。

精力有限，此问题暂时搁置。

总结

这里已经验证完了这块板的flash部分，也宣告了硬件设计上基本成功了。今天以后它将彻底沦为收藏品，我是不愿意再用它了，除非特殊情况。

槽点有很多，首先它的硬件复杂，需要5路电源并且有启动时序，与普通MCU的复杂程度完全不在一个级别，它更像是一个MPU阉割的产物。其次启动复杂，没有内部Flash，无论是创建项目、下载还是调试，都极为不便，尤其是在外部flash上断点调试，堪称地狱。最后，st主推的Model Zoo和CUBEAI的生态，也有很多问题，环境配置极其复杂，很多都需要版本强绑定，而且硬件支持有限，甚至很多模型下载下来还要做大量修改才能跑通，这对于一个业余爱好者来讲，每一条都足够劝退了。MCU还是不能让它脱离逻辑控制的主战场，真要高性能计算的场景，不如上MPU。总的来说，N6还是太鸡肋了。

这对以后选择折腾的对象提供了参考意义，应当把有限的精力放在关键地方，毕竟人生苦短。
