一、简介
Argo Workflows是一个用于在Kubernetes上编排并行作业的开源容器本地工作流引擎。Argo Workflows以Kubernetes CRD（自定义资源定义）的形式实现。主要特性：
- 定义工作流，其中每个步骤都是一个容器
- 将多步骤工作流建模为任务序列，或者使用有向无环图（DAG）捕获任务之间的依赖关系
- 使用Argo Workflows在Kubernetes上轻松地运行机器学习或数据处理的计算密集型作业，可以在更短的时间开销内完成
二、安装
安装过程较为简单，安装脚本执行完毕后，会在指定的namespace下多出两个pod
root@argo-control-plane:/# kubectl get po -n argo
NAME READY STATUS RESTARTS AGE
argo-server-5974946f76-5h9bt 1/1 Running 2 (16h ago) 16h
workflow-controller-f58c79-ljtff 1/1 Running 2 (16h ago) 16h
实际上它们是两个deployment管理的pod，分别对应controler和server，前者负责所有协调工作，后者提供 API 服务，比如一些web hook和事件监听机制。
argo 将所有的 workflow 存储到 etcd 中，不依赖 MySQL等数据库，因此在上述列表中没有存储相关的POD。此机制会限制每个resource最多占用1MB的空间，如果经压缩后依然超过1MB，argo会尝试放到别处，比如SQL 数据库里。所以在argo的config map中有一个可选参数，用于配置SQL存储服务，支持PostgressSQL或MySQL，如果未配置，那么此时就会触发一个“offload node status is not supported”错误。配置如下：
#at: https://argoproj.github.io/argo-workflows/workflow-controller-configmap.yaml
# Optional config for mysql:
# mysql:
# host: localhost
# port: 3306
# database: argo
# tableName: argo_workflows
# userNameSecret:
# name: argo-mysql-config
# key: username
# passwordSecret:
# name: argo-mysql-config
# key: password

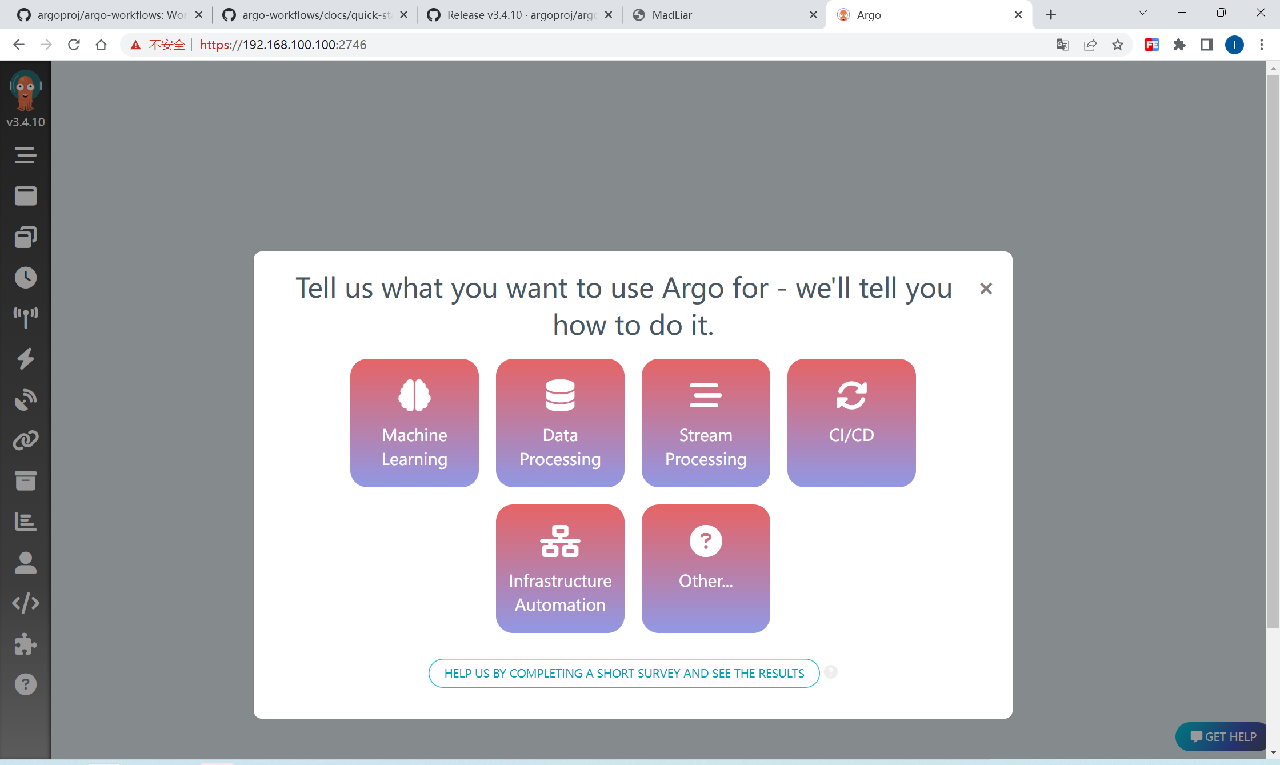

有两种方式可以操作argo，CLI或web页面。给argo-server配置好端口转发后，可以通过浏览器访问：
三、架构与核心概念
工作流（workflow）及其生成的容器运行在哪个ns下，取决于安装时的配置，采用默认的安装方式，则其都会在argo下执行。比如提交了quick start页的示例workflow并等待其完成之后，可以看到argo下多了一个pod:
NAME READY STATUS RESTARTS AGE
argo hello-world-s6d5s 0/2 Completed 0 36h

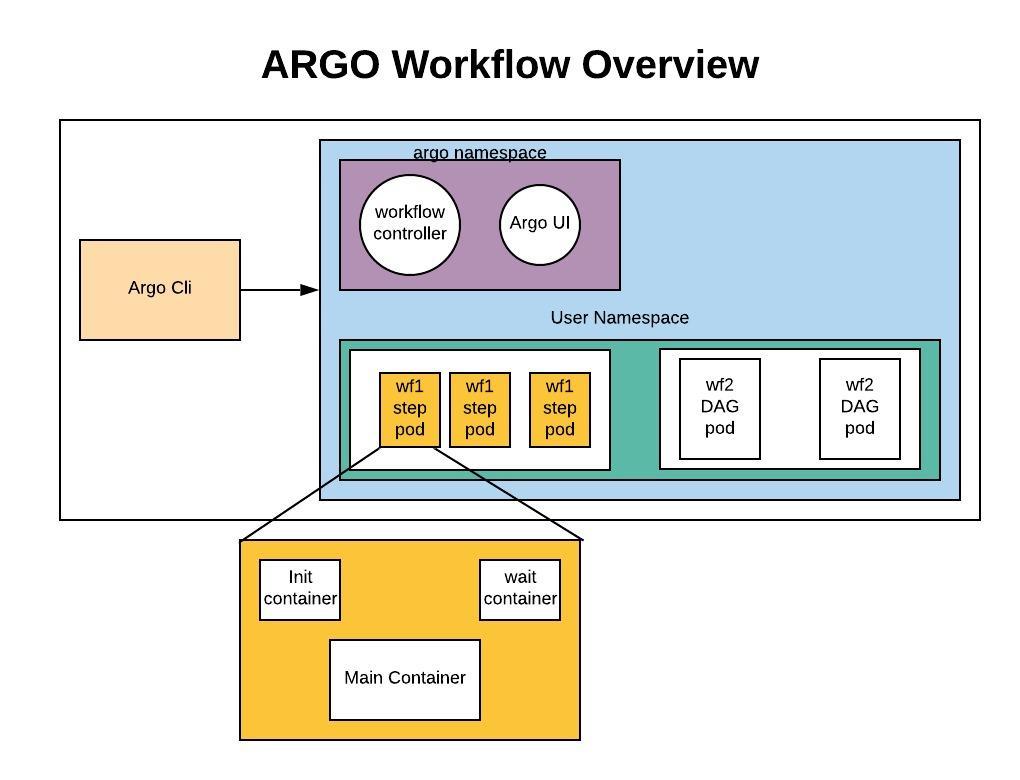

argo的设计架构可以参考这里 argo: architecture ，每个Step和每个DAG Task都会生成一个Pod，每个Pod由3个容器组成：
- main容器运行用户指定的映像
- init容器是一个InitContainer，获取 artifact 和参数，供main容器使用
- wait容器执行清理，保存参数和 artifact

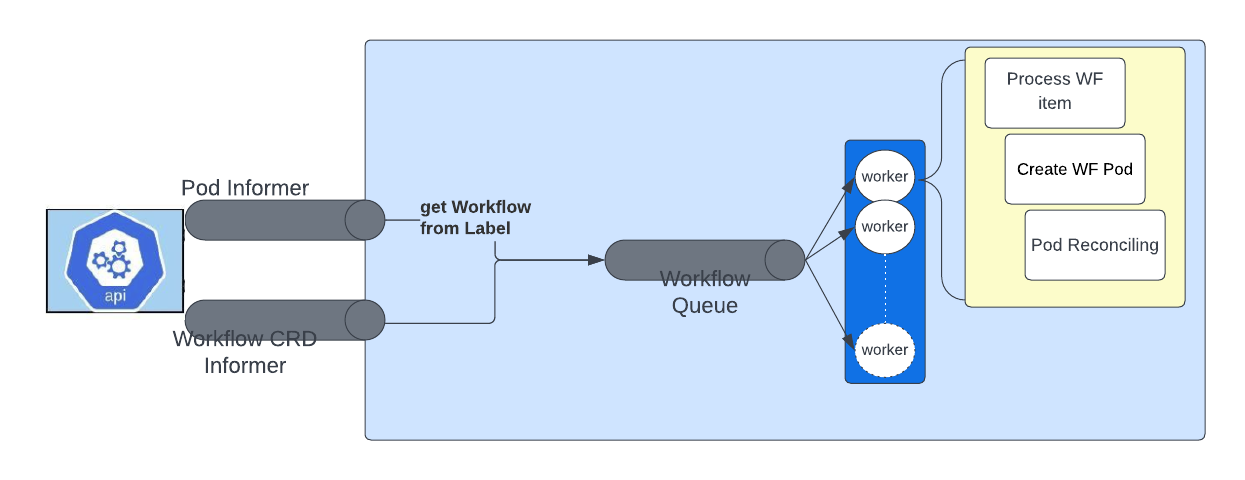

控制器架构
四、工作流（workflow）
示例：
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
generateName: hello-world- # Name of this Workflow
spec:
entrypoint: whalesay # Defines "whalesay" as the "main" template
templates:
- name: whalesay # Defining the "whalesay" template
container:
image: docker/whalesay
command: [cowsay]
args: ["hello world"] # This template runs "cowsay" in the "whalesay" image with arguments "hello world"
要执行的工作流程在Workflow.spec（注意首字母大写）字段中定义。工作流规范的核心结构是一个列表templates和一个entrypoint.
templates可以粗略地认为是“函数”：它们定义要执行的指令。该entrypoint字段定义“主”函数是什么——即将首先执行的模板。
其中template有6种类型，分属两个类别：
- 模板定义：在容器中定义要执行的工作
- 模板调用器：用于调用或执行控制
（一）模板定义
1. Container
定义一个容器，规范与Kubernetes 容器规范相同：
- name: whalesay
container:
image: docker/whalesay
command: [cowsay]
args: ["hello world"]
2. Script
规范与容器相同，但添加了允许就地定义脚本的字段：source。该脚本将保存到文件中并为您执行。根据调用方式不同，脚本的结果会自动导出到Argo 变量，或{{tasks..outputs.result}}或{{steps..outputs.result}}。
- name: gen-random-int
script:
image: python:alpine3.6
command: [python]
source: |
import random
i = random.randint(1, 100)
print(i)
3. Resource
不同于k8s的资源，这里定义的是直接对集群资源执行的操作。可用于获取、创建、应用、删除、替换或修补集群上的资源。
此示例在集群上创建一个ConfigMap：
- name: k8s-owner-reference
resource:
action: create
manifest: |
apiVersion: v1
kind: ConfigMap
metadata:
generateName: owned-eg-
data:
some: value
4. SUSPEND
挂起模板将挂起执行一段时间或直到手动恢复。可以从 CLI（使用argo resume）、API 端点或 UI 恢复挂起的模板，个人理解可以用于debug或者特殊情况下的同步。
- name: delay
suspend:
duration: "20s"
（二）模板调用器
5. Step
step模板通过一系列步骤定义任务。模板的结构是“列表的列表”。外部列表将顺序运行，内部列表将并行运行。想逐一运行内部列表，可以使用同步功能。也可以设置多种选项来控制执行，例如when:有条件地执行步骤的子句。
在此示例中，step1首先运行。一旦完成，step2a将step2b并行运行：
- name: hello-hello-hello
steps:
- - name: step1
template: prepare-data
- - name: step2a
template: run-data-first-half
- name: step2b
template: run-data-second-half
6. DAG
定义依赖关系：
- name: diamond
dag:
tasks:
- name: A
template: echo
- name: B
dependencies: [A]
template: echo
- name: C
dependencies: [A]
template: echo
- name: D
dependencies: [B, C]
template: echo
此外，在argo workflow的用户指南中，还有几种特殊的 template types。
- 用于发起HTTP请求的HTTP模板
在官方示例中根据inputs.parameters中的url参数发起了一个请求。至于如何将HTTP的response保存到argo变量或输出输入的产物中，没找到相关介绍；对于异常捕获、重试机制也未有提及。此类模板完全可以通过Script或Container模板替代。
- 容器集模板
在一个pod中定义多个容器，以安排到同一台主机上执行。 优点：
- 可以调度到同一台主机，可以使用宿主机的本地目录同步数据
- 具有依赖关系，实现DAG的同等功能
主要的缺点是开销比DAG大，原因有以下几点：
该POD申请的资源为所有容器申请的总和，如果有依赖关系，则某些容器在等待的时候，也占用资源
所有容器都并行启动，等到某些依赖关系满足时，argo才会在容器中启动主进程
Data Sourcing and Transformations
用于将一些外部资源引入到workflow当中，并且可以插入一些数据转换的操作
